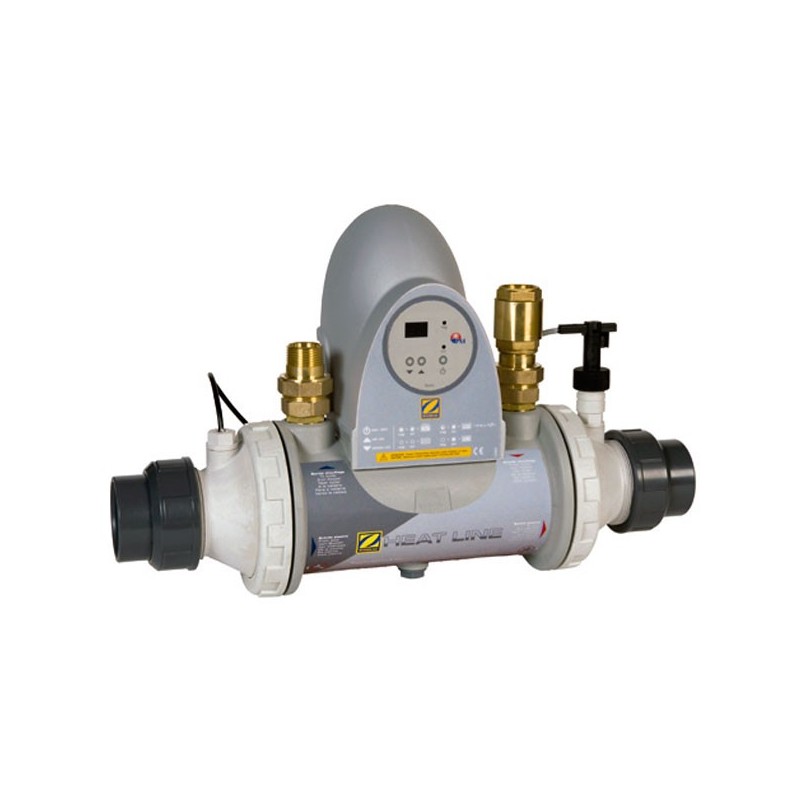

INFORMACIÓN HEAT LINE

• – Carcasa en noryl/poliamida inyectada.

  – Tubos de TITANIO.

  – Válvula antirretorno.

  – Interruptor de caudal.

  – Cuadro eléctrico conectado con cable con enchufe 230 V.

  – Termostato de regulación.

  – Principio de funcionamiento. El intercambiador traspasa la energía del sistema de calefacción de la casa (o circuito primario) al agua de la piscina.

  – Conexión posible con todos los sistemas de calefacción de casa (caldera, panel solar térmico, bomba de calor geotérmica o aerotérmica).

  – En caso de estar alejado el circuito primario de calefacción y la filtración, el intercambiador de calor tiene que estar colocado cerca de este circuito primario.

  – Simples de utilizar. Tan sólo es necesario programar el calentador a 28ºC. El incremento de la temperatura se alcanza en el plazo de 2 a 5 días. Para incrementar la temperatura colocar la filtración en modo continuo. Una vez alcanzada la temperatura deseada, restablecer a posición automática la filtración.

  Características técnicas	Heat Line 20	Heat Line 40	Heat Line 70
  Modelo sin bomba de recirculación	W49KT20W	W49KT40W	W49KT70W
  Volumen máximo m3*	50	120	200
  Potencia con primario a 90°C (kW)	20	40	70
  Potencia con primario a 60°C (kW)	8,5	17	30
  Potencia con primario a 45°C (kW)	4	8	14
  Presión máxima de funcionamiento	2b	2b	2b
  Temperatura máx. admisible	90°C	90°C	90°C
  Peso (kg) (Modelo sin equipo)	3	3	4
  Peso (kg) (Modelo sin bomba recirculación)	4	4	5
  Conexiones
  Primario sist. clima (caldera, solar)	Ø 26/34 M	Ø 26/34 M	Ø 26/34 M
  Secundario piscina	PVC Ø 63 ó 50	PVC Ø 63 ó 50	PVC Ø 63 ó 50
  Caudal (m3/h)
  Primario sist. clima (caldera, solar)	0,9	1,7	3
  Secundario piscina	10	15	20
  Pérdidas de carga (mca)
  Primario sist. clima (caldera, solar)	0,15	0,2	0,3
  Secundario piscina	0,5	0,8	1
